Acer Z320 (Komplikasi)

Pekerjaan kali ini cukup menyita waktu, proses yang panjang dan ekstra sabar. tapi apa mau di kata! Nasib teknisi. Hhe.. semangat. Masuk kondisi matot :( dan led terus berkedip (nge-blink), tidak banyak informasi dari pelanggan yang bisa saya jadikan sebagai resensi perbaikan. Baik anggap saja kali ini saya akan uji kompetensi. Langsung saja gan..

Awal perkiraan saya adalah masalah software tapi saya cek psu ternyata tegangan normal, saya mulai berubah pikiran dan mengklaim ini pasti masalah lcd. Penasaran hp pun saya bongkar dan apesnya saya menemukan kotoran air dimana-mana (hp ex. air), termasuk bagian lcd dan konektor sudah seperti bekas short. Saya coba bersihkan board sambil berharap tidak ada masalah dengan backlight. Setelah beres tidak tanggung-tanggung saya langsung mengganti lcd plus konektornya yang karat. Rapih hp saya coba on dan sampai sini saya cukup lega karena lcd menyala normal.

Lcd

Tapi tidak sampai menu daya batre sudah lemah. Colok charger ternyata hp tidak bisa mengisi daya. Huft.. pekerjaan pun berlanjut ke bagian pengecasan. Cek elektrik dari plugin ternyata tidak ada tegangan sama sekali. Tidak pikir lama saya pun mengganti konektor charger. Setelah beres saya coba cek elektrik sudah normal colok charger isi daya pun berlangsung.

Plugin

Sambil menunggu saya coba berpikir apa lagi kira2 rusaknya ini hp. Setelah cukup pengisian hp saya hidupkan kembali, dan benar saja masalah baru timbul lagi. Hp tidak bisa standby dan langsung auto off begitu booting selesai. Kalau saja auto restart, saya bisa mengira kerusakan software. Tapi dari awal mesin memang sudah rewel. Dengan malasnya saya membongkar kembali hp dan coba ukur kembali tegangan. Dan akhirnya ketemu juga biang keroknya VD1821 ternyata short. Langsung eksekusi..

Btemp skema

sambil menguap saya coba on kembali hp dan ternyata sudah tidak auto off. Tapi yah seperti sebelumnya hp kembali memberi hadiah tambahan untuk saya. Hp ternyata dalam posisi ke pola, tidak tahu sandi langsung pites saja pakai qfil. Saya mulai jengkel dengan hp ini kalau saja setelah beres ini ada masalah lagi, saya banting aja sekalian :D

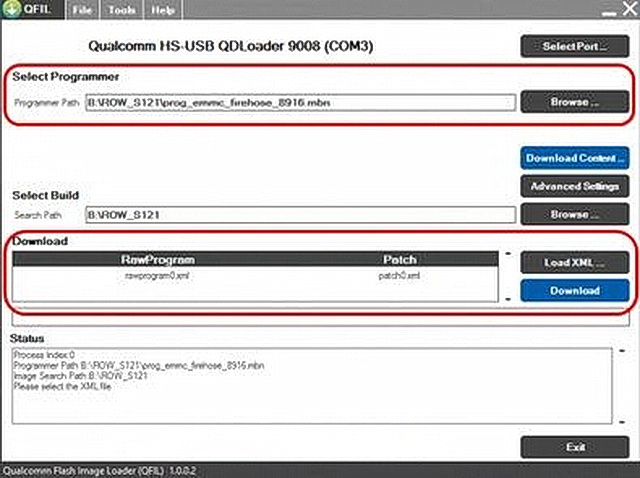

Flash via qfil

Proses flashing sudah berhasil hp reboot dan booting berjalan lancar hingga ke menu. Alhamdulliah ternyata sampai disini pekerjaan saya sudah selesai. Hp sudah normal dan siap-siap bikin nota J.

Kesimpulan; hp ex. Air, dan jika diurut kembali dari awal kira-kira titik masalahnya ada pada

1.       Lcd

2.       Konektor lcd

3.       Plugin

4.       BTEMP short

5.       Software

Hasil akhir

perbaikan kali ini cukup komplek tapi setiap permasalahan pasti ada solusinya. Semoga ini semua bisa menambah wawasan dan pengalaman teman-teman semua.

Lenovo A369i (Sim Card)

Apa kabar teman-teman semua? Senang sekali rasanya saya bisa menyapa untuk berbagi tips dan trik service. Pada kesempatan kali ini saya akan mencoba menanggapi pertanyaan yang sudah masuk yaitu; “Bagaimana sih cara mudah membaca skema handphone?”. Bagi teknisi (pemula ataupun yang sudah mahir) skema memang menjadi kamus tersendiri, selain membantu memetakan masalah, dengan skema kita dapat memahami cara kerja/ struktur komponen elektronika dasar hp. Tentu saja ini menjadi bab yang penting untuk diketahui dan dipelajari bersama.

Ok lanjut, saya akan ambil contoh kasus hp lenovo a369i yang kondisinya sim card ke-2 tidak terbaca. Pertama sekali saya fokus pada konektor sim. Barangkali kotor, bengkok/ patah. Karena analisa pertama ini akan menentukan langkah selanjutnya. Dalam kasus ini saya melihat kaki sim ternyata patah, maka tindakan saya adalah mengganti konektor sim-nya.

Singkatnya setelah konektor sim diganti hp saya hidupkan dan pasangkan kartu. Sampai disini ternyata saya belum menemukan titik keberhasilan (kartu sim pada konektor tetap tidak terbaca). Pekerjaan pun saya lanjutkan dengan pengukuran tegangan yang menjadi syarat kerjanya. Di sininilah kita membutuhkan skema dan berikut adalah tampak jalur sim 2.

Keterangan;

1. GND  Ground
2. VPP    NC
3. I/O      Jalur melewati C1215, C1216
4. CLK   Jalur melewati C1213, C1214
5. RST    Jalur melewati C1211, C1212
6. VCC   Jalur melewati C1209, C1210 dan R1202
7. GND
8. GND
9. GND
10. GND

Setelah melakukan pengukuran berdasarkan skema, baru saya ketahui bahwa CLK yang seharusnya terhubung dengan C1214 ternyata putus (seperti tampak pada gambar yang saya lingkari diatas). Dan sesuai dengan jalurnya akhirnya saya coba untuk men-jumper CLK ke C1214 seperti tampak pada gambar berikut.

Setelah memastikan jalur sudah terhubung dengan baik. Hp saya coba kembali dan hasilnya “mantab” sim card pada konektor terbaca dan sinyal pun keluar.

Bagaimana teman-teman?! mudah bukan membaca kerusakan dan menyelesaikan kasus dengan skema. Contoh diatas adalah salah satu dari banyaknya kasus kerusakan yang terjadi. Teman-teman bisa menyesuaikan sendiri kebutuhan skema untuk materi yang lain sebagai terapan kerja dilapangan. konsepnya sama saja dengan contoh diatas. Meskipun dibeberapa kasus kerusakan mungkin teman-teman semua sudah begitu mahirnya dan tidak memerlukan skema. Tapi cobalah untuk merambah dan bekerja sesuai dengan prosedur elektrik yang dikutip oleh skema agar tidak terjadi error dikemudian hari. Semoga pembahasan kali ini bisa menjawab pertanyaan yang sudah masuk.
