Fail

Entah dalam hal apapun juga, semua pekerjaan ataupun usaha yang kita lakukan terkadang tidak selalu berjalan mulus. Kadang berbelok, stag atau bahkan malah menemui jalan buntu. Begitu juga di dalam dunia perbaikan (service), teknisi dengan segala kondisinya dilapangan faktanya mereka tidak selalu berhasil, ada waktunya ketika bahkan hal yang sepele pun menjadi begitu rumit. Entah itu karena keterbatasan skill teknisi itu sendiri, alat yang kurang mendukung, ataupun sparepart yang tidak tersedia, atau juga karena faktor lain yang mengakibatkan kegagalan service. Berikut saya share beberapa dari kasus yang pernah saya tangani dan gatot alias gagal total. Semoga bisa menjadi pembelajaran buat saya kedepannya dan teman-teman teknisi semuanya.

LG G2 D802 (Wireless) – Tidak ada sparepart

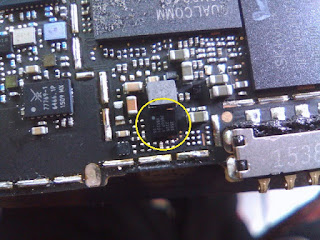

Masuk dengan kondisi wifi dan bluetooth tidak bisa digunakan plus hp overheat. Beberapa kasus yang pernah saya tangani sebelumnya, saya pernah berhasil dengan software ulang (barangkali ada bug atau crash dari programnya). Tidak pikir lagi hp pun saya software ulang, setelah selesai saya cek kembali ternyata belum ada perubahan. Akhirnya saya coba diskusi dengan pemilik untuk pengecekan mesin. Setelah mendapat restu :D hp pun saya bongkar. Selidik punya selidik ternyata panas berasal dari KM3805010. Sebelum eksekusi saya kembali negoisasi mengenai resiko dan kemungkinan tidak tersedianya sparepart. Setelah cukup pertimbangan akhirnya saya mulai angkat komponen. Ekstra hati-hati karena kondisinya dilem dan takut malah merusak jalur.

Before

After

Hasil pengecekan konsumsi elektrik setelah lepas komponen, hp ternyata sudah tidak overheat hanya saja fungsi dari wifi dan bluetooth memang tidak bisa karena ic tidak dipasang. Cari-cari separepat tidak ada sampai beberapa waktu lamanya pekerjaan akhirnya tidak selesai juga. Walaupun bisa dibilang berhasil secara teknis tapi overall pekerjaan “gagal total”.

Samsung G570 (IC Power) – Vonis ganti mesin

Masuk kondisi matot, hasil cek psu tidak ada tegangan sama sekali. Hp ex. repair. Info terakhir dari pelanggan adalah bekas air dan menurut beberapa konter sebelah harus ganti mesin. Kebetulan waktu itu saya lagi luang dan sebenarnya penasaran juga sama hpnya. akhirnya saya coba menggarapnya, sasaran pertama (karena tidak ada tegangan) langsung ganti S2MPU06.

Before

Beres cek kembali elektrik. "maknyos" berjalan dengan lancar. Hp kemudian saya rakit kembali dan saat di on ternyata hanya terasa getar saja tidak ada tampilan pada lcd. Sambil berpikir ada apa?! hp saya coba bongkar kembali dan memperhatikan barangkali ada bagian yang belum terpasang. Tapi ternyata lcd-nya yang memang zonk hanya menyala Backlight saja. Hmm.. konfirmasi terakhir dari pelanggan hp minta dicancel saja karena tidak kuat biaya servicenya :( "gatot.."

After

Redmi Note 5a (Short) – Komplikasi

Masuk kondisi matot, led indikator tidak menyala tidak ada tanda-tanda kehidupan. Cek psu ampere melonjak tinggi dan panas pada bagian PM8937. Tidak pikir panjang langsung angkat pasang ganti,

Before

ukur tegangan kembali hasilnya ok tapi "kenapa ya?!" output ada yang short. Saya coba beralih dan melokalisir kemungkinan kerusakan pada bagian yang lain dan ketemu juga biang keroknya. Ini masalah awalnya, entah komponen apa tapi saya memutuskan copot. kabar baiknya konsumsi ampere sudah kembali normal. Led indikator pun berkedip. Tapi... hp masih tetap mati. Barangkali bagian yang saya copot perlu diganti dan dipasang. Nyari kanibalan belum ada yang sama.

After

Advan E1C 3G (CPU) – Salah tembak

Sedang update...

ASUS Zen 2 Laser (IC Charger) – Mati total

Sedang update...

Ket: 3585

Samsung Note 2 (IC Audio) – Mode Headset

Sedang update...

Ket: WM1811AE

Lenovo A2010 (Display)

Kali ini saya akan coba memperbaiki hp lenovo a2010 yang rusak display. kondisinya eks. Repair, Informasi dari pelanggan sebelumnya hp memang bekas kena air tapi kondisinya saat itu masih bisa menyala hanya saja touchscreen atau layar sentuhnya error. singkat cerita kemudian hp diservice tapi kemudian timbul masalah baru blank atau lcd gelap. Ketika hp dinyalahkan terasa hanya getar dan bunyi suara saja. Sepertinya cukup komplek ya kerusakannya. Baik langsung saja saya akan coba memperbaikinya.

Saya fokus pada bagian display dan berpikir mengganti lcdnya dengan yang baru. Hasilnya layar masih saja blank dan sama sekali tidak bergambar. Hmm... sambil terus berpikir saya coba perhatikan kebagian konektor, ternyata pada pin 1 LED_A terlihat ada korosif. Sedikit saya coba bersihkan tapi terlalu berbekas seperti bekas short. Mungkin itu masalahnya, Tidak pikir lagi akhrinya pergantian konektor pun saya lakukan.

Before

After

Setelah pergantian konetor saya coba hidupkan kembali hp. Hasilnya cukup baik. Layar mulai tampil gambar hanya saja mati lampu. Backlight sepertinya bermasalah, perbaikan saya lanjutkan dengan mengukur tegangan. Saat melepas kaleng penutup belakang, saya sudah disuguhi dioda yang jebol.

Before

After

Tunggu apa... itu dia masalahnya. Akhirnya dioda pun saya ganti dengan yang sama dari mesin yang lain. Setelah beres hp saya coba kembali saya nyalahkan dan hasilnya “good”, layar sudah kembali normal. Beres dengan display saya lanjutkan dengan perbaikan touchscreen dan selesai sudah akhirnya kasus display kali ini.

Pada kasus dan kondisi tertentu kadang diperlukan tindakan ekstra, seperti pada contoh kasus diatas saya harus mengganti lcd, konektor sampai terakhir dioda karena rangkaian elektrik saling berhubungan dan bisa jadi dari bagian itu semua mengalami masalah. Tapi dibeberapa kasus ada juga yang cukup dengan mengganti lcd. Kesimpulannya adalah pelajari rangkaian elektrik untuk mengambil tindakan yang tepat dalam memecahkan kasus. Semoga bisa membantu.

Samsung J2 Prime (Mati Total)

Masuk dengan kondisi matot (mati total) analisa dengan psu hasil full short. Keterangan dari pelanggan, hp tidak bekas jatuh ataupun kena air. Terakhir kondisi dicas kemudian dilihat kembali hp sudah mati. aneh juga ya... dan baik langsung saja saya akan coba selesaikan masalahnya.

Setelah hp saya bongkar secara fisik kondisi mesin memang kering dan keseluruhan terlihat rapih. Saya skip dugaan awal jatuh dan bekas air. kronologinya hp mati saat dicas, informasi itu cukup untuk saya fokus saja pada bagian cas. Saat saya coba lokalisir mencari sumber masalah dengan suntik tegangan, hasilnya “pusing” karena hampir semua komponen rasanya panas. Saya tidak mau ambil resiko terlalu jauh jika harus mencabut satu persatu komponen pada mesin. Agar tepat sasaran akhirnya saya memilih untuk membakar langsung sumber short dengan alat bantu batrai yang sudah dimodifikasi. Tidak menunggu lama ternyata panas itu mulai terlihat menyala. Ya... itu dia biang keroknya...

Before

After

Setelah memastikan titik eksekusi. Akhirnya pelepasan komponen pun saya lakukan. saya ukur kembali tegangan dan hasilnya sudah tidak short, analisa dengan psu pun elektrik normal. Hp saya coba hidupkan kembali dan hasilnya “good”. Coba dicas pun lancar jaya.

Hasil Akhir

Dari pembahasan diatas, contoh kasus yang saya angkat tentu tidak bisa disamakan dengan kasus-kasus teknis lainnya yang serupa, misal saja memperbaiki j2 prime yang mati total karena bekas jatuh ataupun air karena penanganannya pun bisa berbeda. Kesimpulannya adalah memastikan kondisi hp sebenarnya, lalu fokuskan kesitu untuk mengambil tindakan perbaikan (contoh kasus saya fokus kepada bagian pengecasan). Terima kasih kepada semua teman-teman semoga bisa membantu.
